Dentro da Máquina — O Pipeline Gráfico, o Fluxo de Dados e a Filosofia de Engenharia do Mega Drive

Se os capítulos anteriores mostraram o nascimento do Mega Drive e sua chegada ao Ocidente, este capítulo mergulha no que realmente diferenciava o console: a forma como seus componentes conversavam entre si. Mais do que um conjunto de chips, o Mega Drive era uma arquitetura pensada para velocidade, paralelismo e responsividade, três pilares que definiram sua identidade técnica.

A SEGA não queria apenas criar um console poderoso — queria criar uma máquina que se comportasse como um arcade. E isso exigiu decisões de engenharia ousadas.

O Pipeline Gráfico: Como o Mega Drive Desenhava o Mundo em 60 Quadros por Segundo

O VDP (Video Display Processor) era o coração visual do sistema. Mas o que realmente o tornava especial era como ele organizava e atualizava a tela.

1. Tiles: a unidade fundamental

Em vez de desenhar a tela pixel por pixel, o Mega Drive trabalhava com tiles de 8×8 pixels. Isso permitia:

• Reaproveitamento massivo de gráficos

• Menor uso de VRAM

• Atualizações rápidas via DMA

• Scroll suave e eficiente

Essa abordagem era herdada diretamente das placas System 16.

2. Dois planos independentes (A e B)

O VDP possuía dois planos de fundo:

• Plano A: geralmente usado para HUDs, menus e elementos em primeiro plano

• Plano B: usado para cenários, parallax e camadas distantes

Cada plano tinha seu próprio mapa de tiles e podia ter scroll independente — essencial para efeitos de profundidade.

3. Sprites: até 80 objetos simultâneos

O Mega Drive suportava:

• 80 sprites totais

• 20 sprites por linha

Isso permitia jogos com muitos inimigos, projéteis e efeitos visuais sem comprometer o desempenho — desde que o programador respeitasse os limites do VDP.

4. VSRAM: o segredo do scroll por linha

A VSRAM permitia que cada linha da tela tivesse um deslocamento vertical diferente. Isso possibilitava:

• Ondulações

• Efeitos de água

• Distorsões

• Parallax avançado

Era um recurso poderoso, mas exigia domínio do timing do VDP.

DMA: O Motor Invisível do “Blast Processing”

O DMA (Direct Memory Access) era o responsável por mover dados para a VRAM sem passar pela CPU. No Mega Drive, ele era absurdamente rápido para os padrões da época.

Durante o VBlank (o intervalo entre quadros), o DMA podia transferir cerca de:

• 205 bytes por linha de VBlank

• 7,3 KB por quadro

Isso permitia:

• Atualizar tiles em tempo real

• Criar animações complexas

• Alterar paletas dinamicamente

• Implementar efeitos de velocidade extrema

É aqui que o marketing da SEGA encontrou seu gancho: Blast Processing era, essencialmente, o uso agressivo do DMA aliado ao clock alto do 68000.

O Fluxo de Dados: Como o 68000, o Z80 e o VDP Trabalham Juntos

O Mega Drive era uma máquina de paralelismo real. Enquanto o 68000 cuidava da lógica do jogo, o Z80 podia:

• Processar áudio

• Gerenciar streams PCM

• Executar rotinas auxiliares

• Manipular buffers sonoros

Enquanto isso, o VDP operava de forma independente, desenhando a tela quadro a quadro.

Essa divisão de tarefas criava um pipeline eficiente:

1. 68000 calcula lógica, física, IA e prepara dados gráficos

2. DMA transfere tiles, mapas e paletas para o VDP

3. VDP monta a imagem final

4. Z80 toca música e efeitos sonoros

5. Tudo isso acontece simultaneamente, quadro após quadro

Esse paralelismo era o que permitia jogos como Sonic the Hedgehog atingirem velocidades inéditas.

A Filosofia de Engenharia da SEGA: Velocidade Acima de Tudo

Enquanto outras empresas priorizavam:

• paletas maiores,

• modos gráficos especiais,

• efeitos automáticos de hardware,

a SEGA escolheu outro caminho.

O Mega Drive foi projetado para:

• responder rápido,

• atualizar rápido,

• desenhar rápido,

• executar lógica rápida.

Era uma máquina feita para ação, para jogos que exigiam reflexos, precisão e fluidez. Essa filosofia se refletia em cada decisão:

• Clock alto do 68000

• DMA veloz

• VDP com dois planos independentes

• Arquitetura paralela com o Z80

• Resolução nativa de 320×224 (mais nítida e mais leve)

O resultado foi um console com personalidade própria — uma máquina que parecia sempre “acelerada”.

Um álbum de revisões: o mesmo projeto, décadas de variações físicas

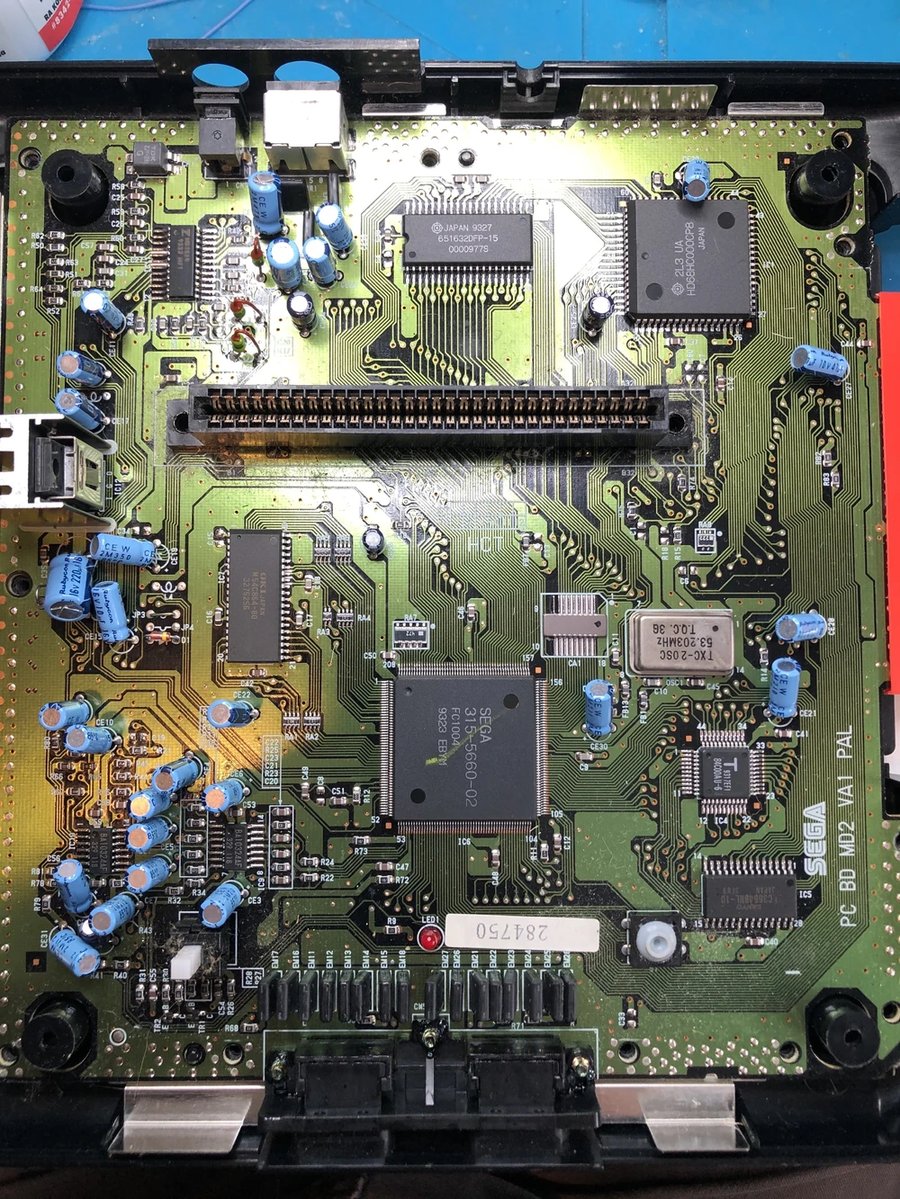

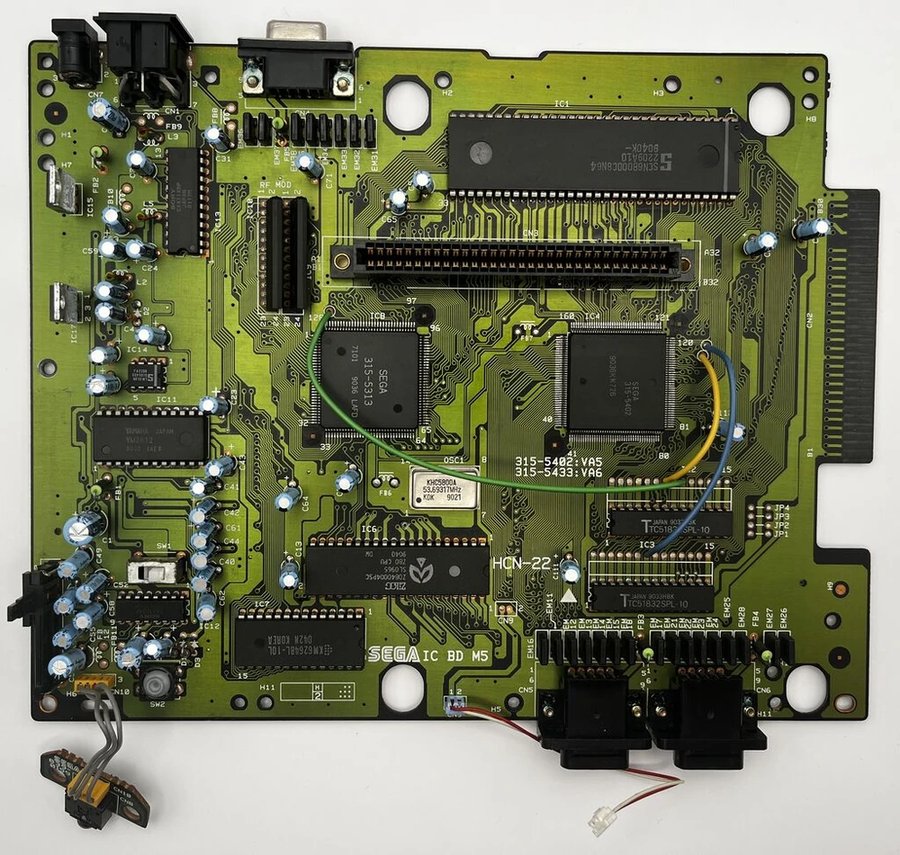

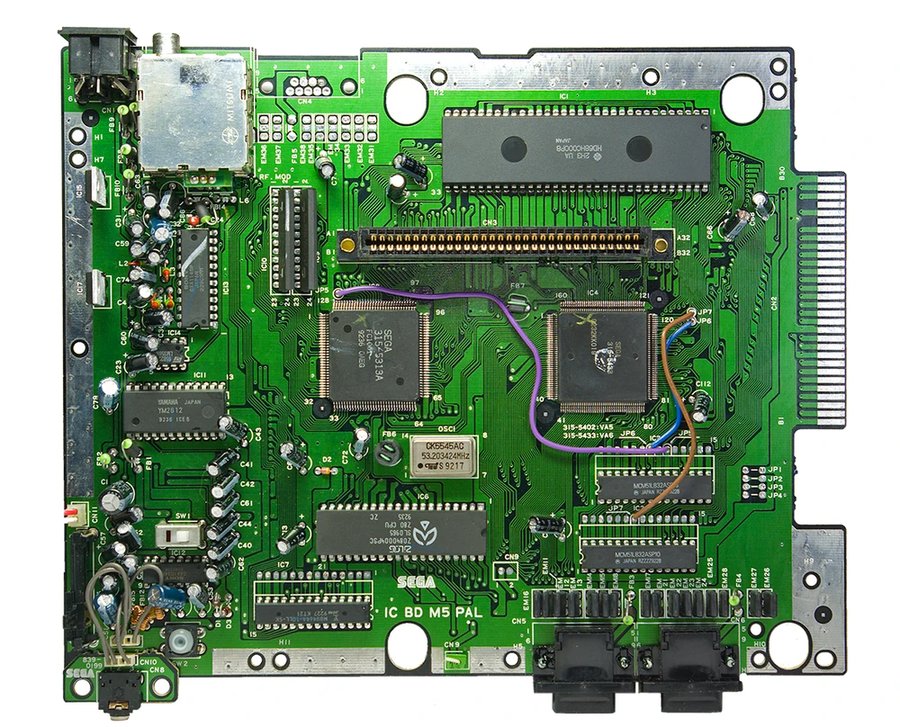

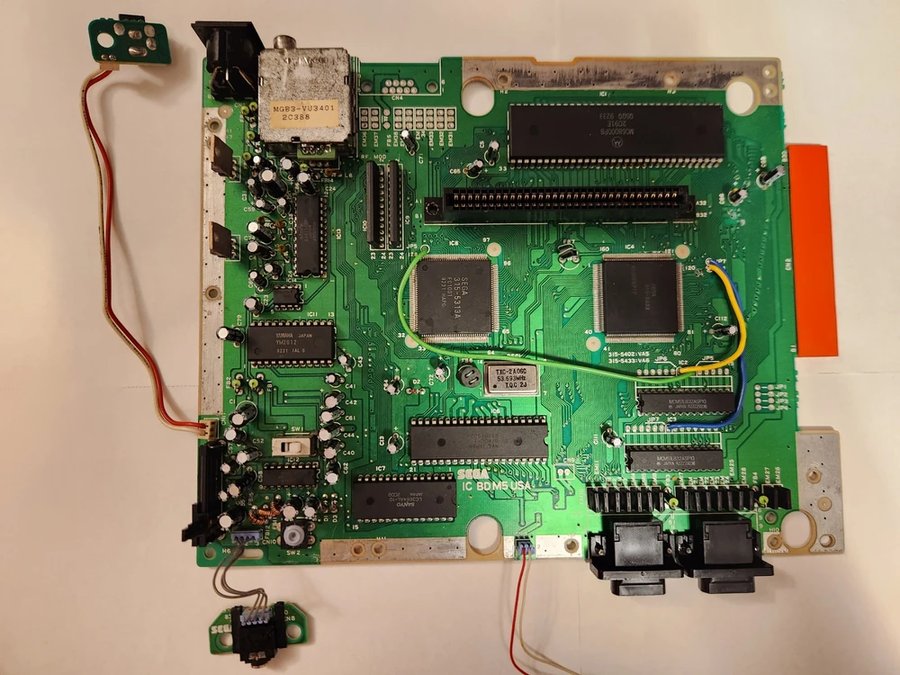

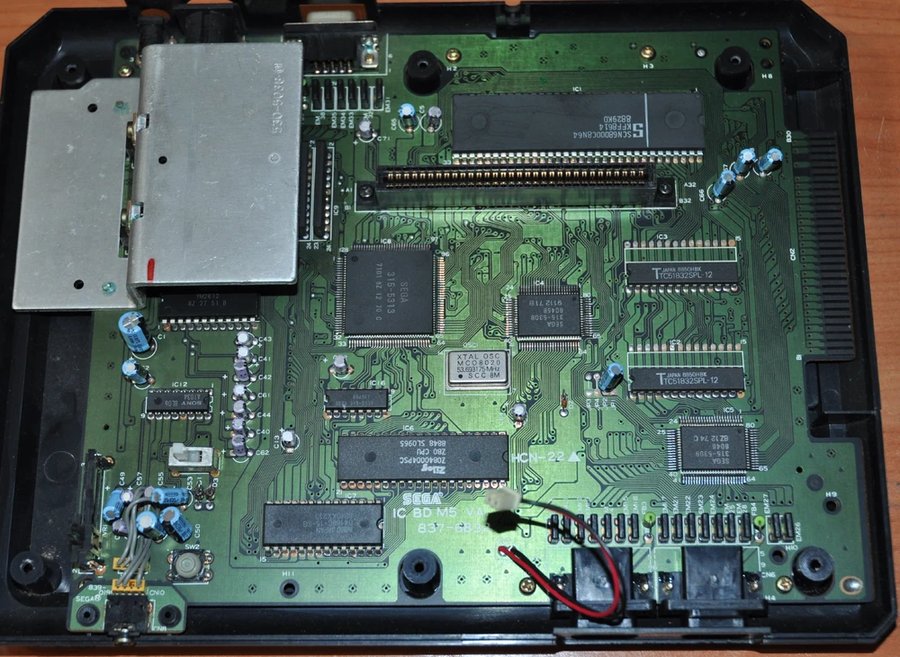

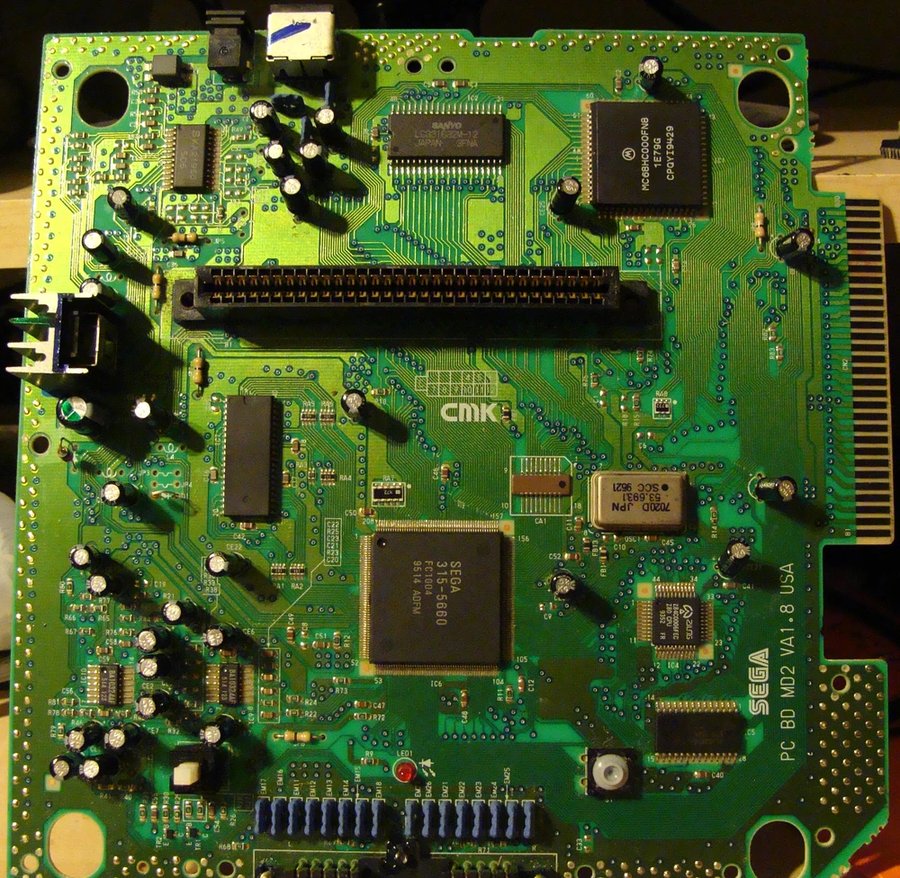

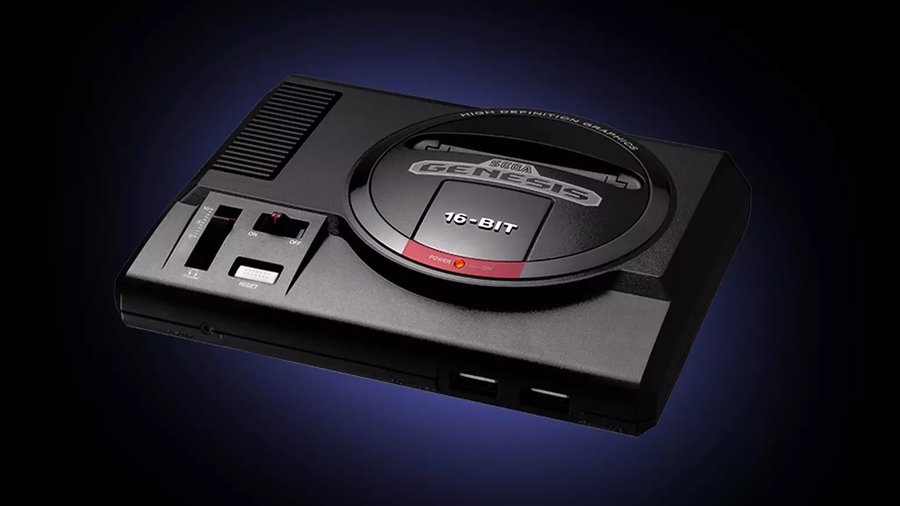

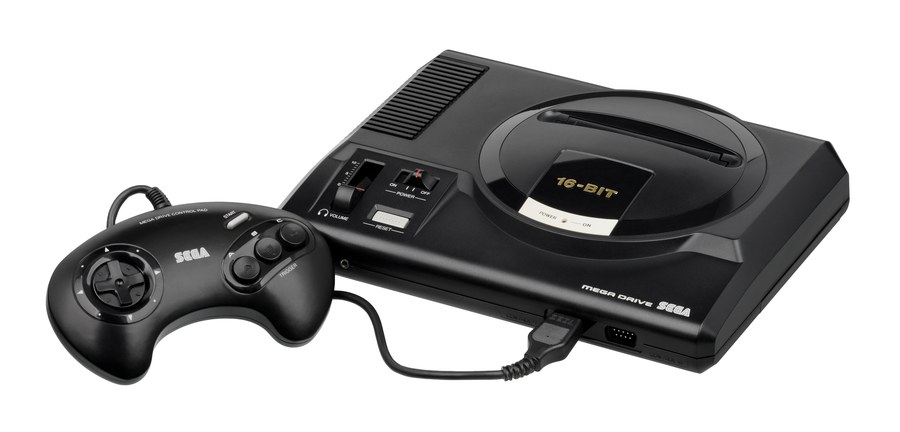

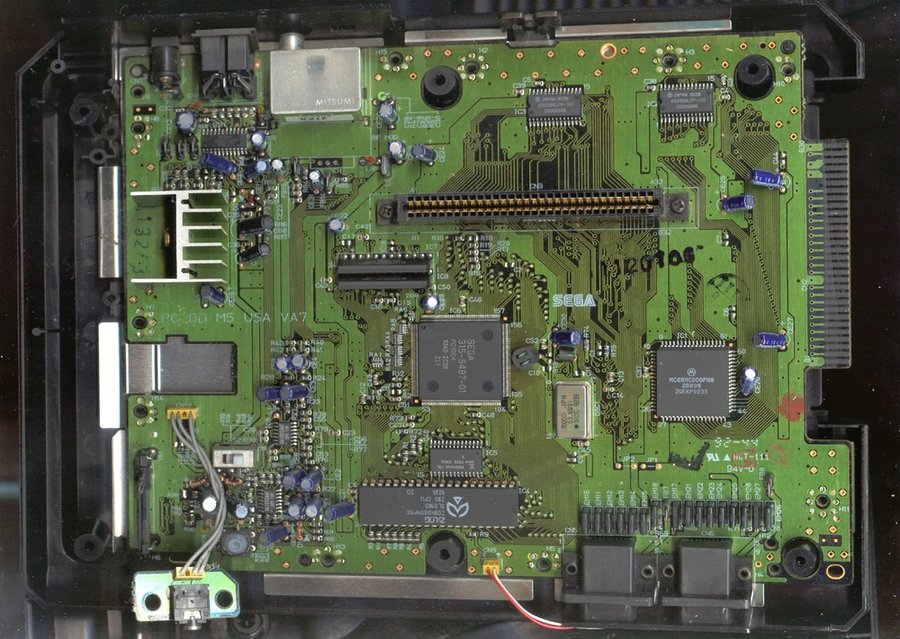

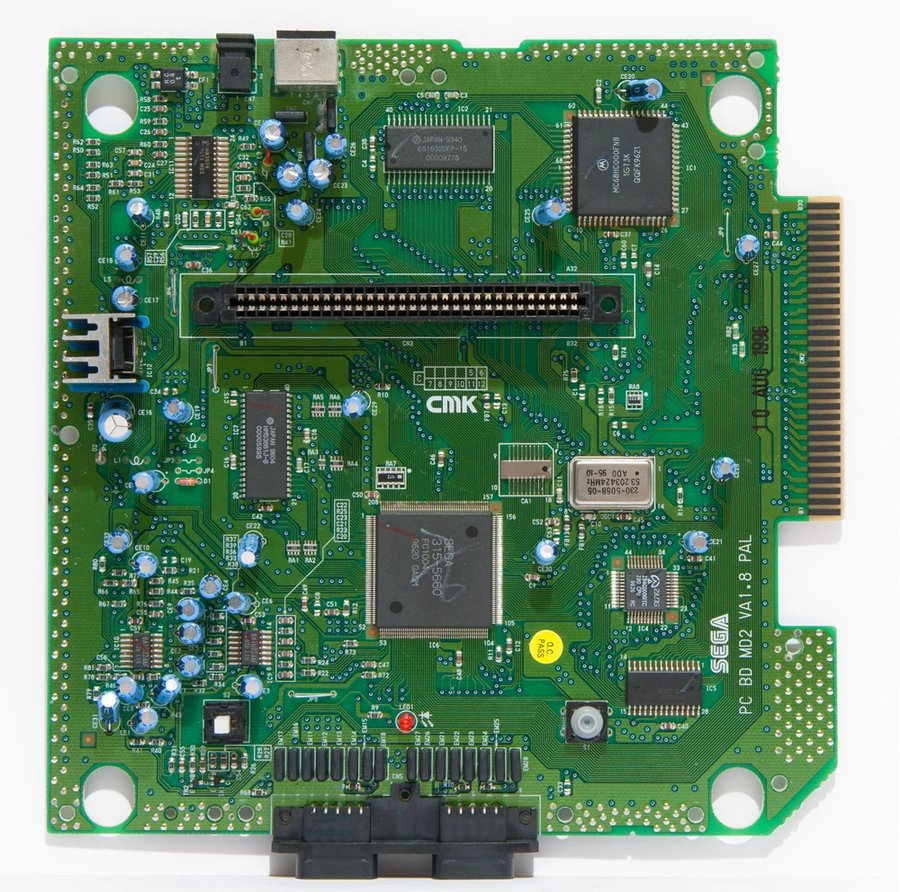

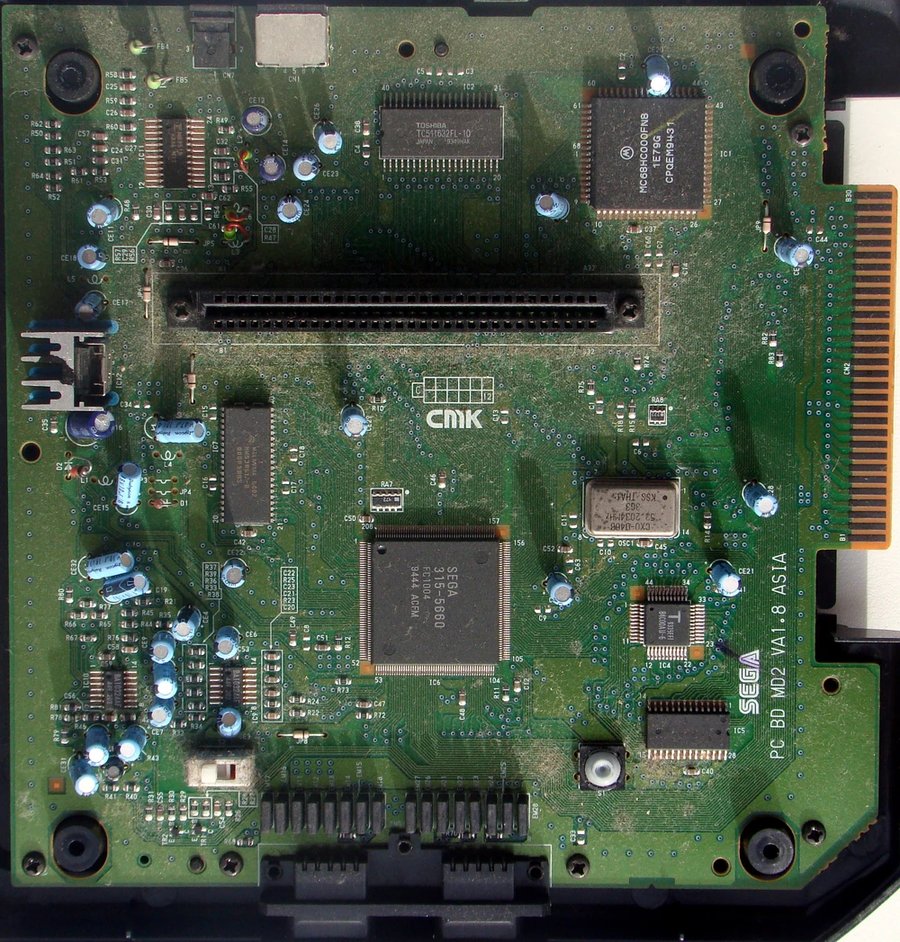

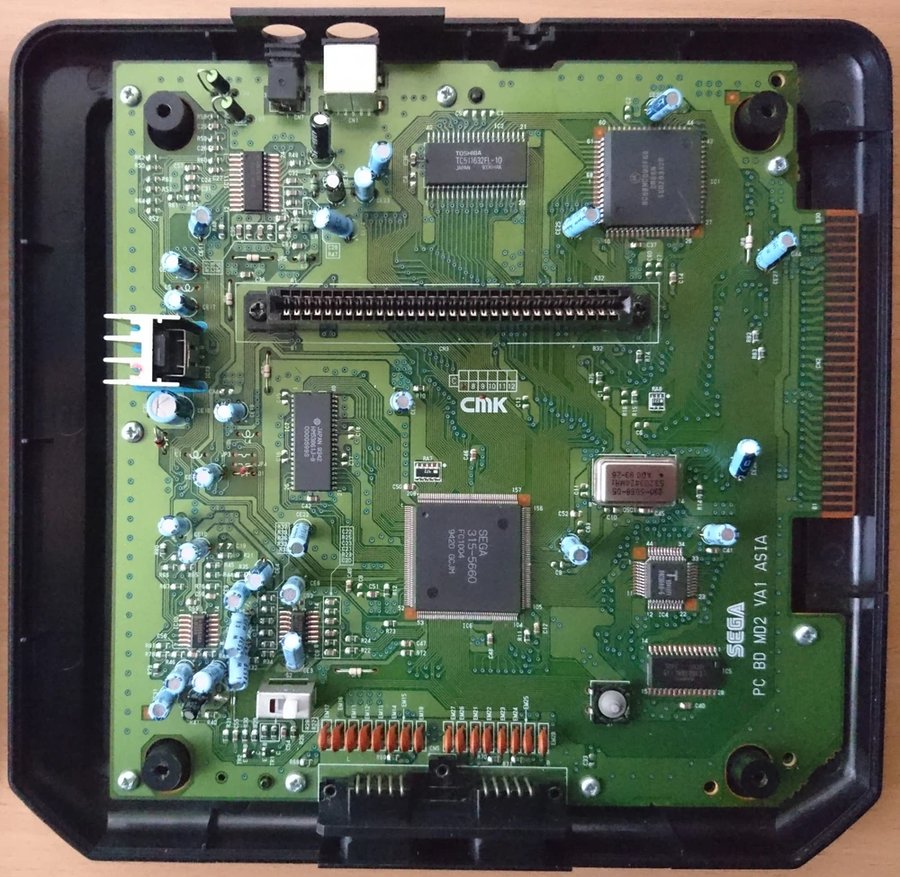

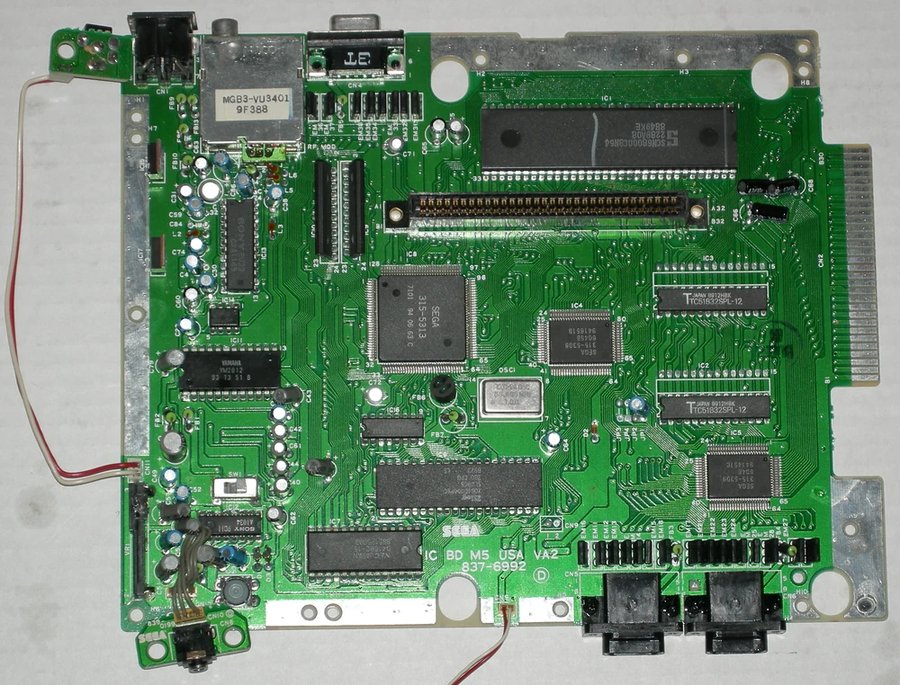

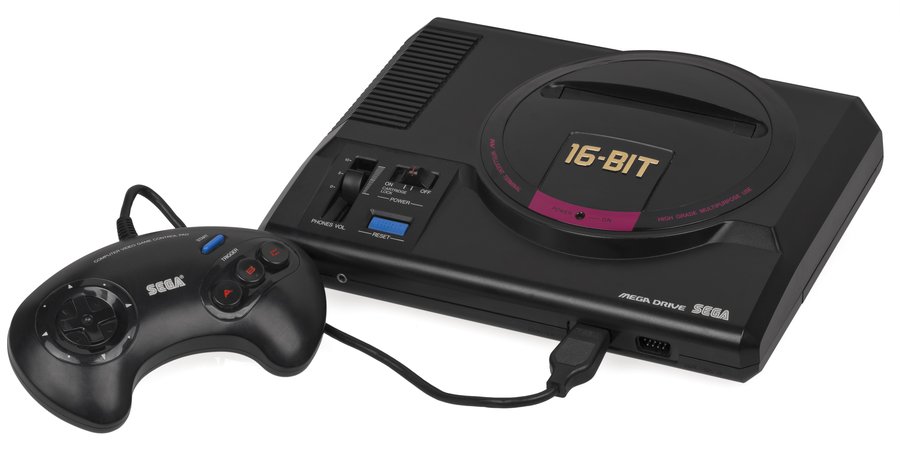

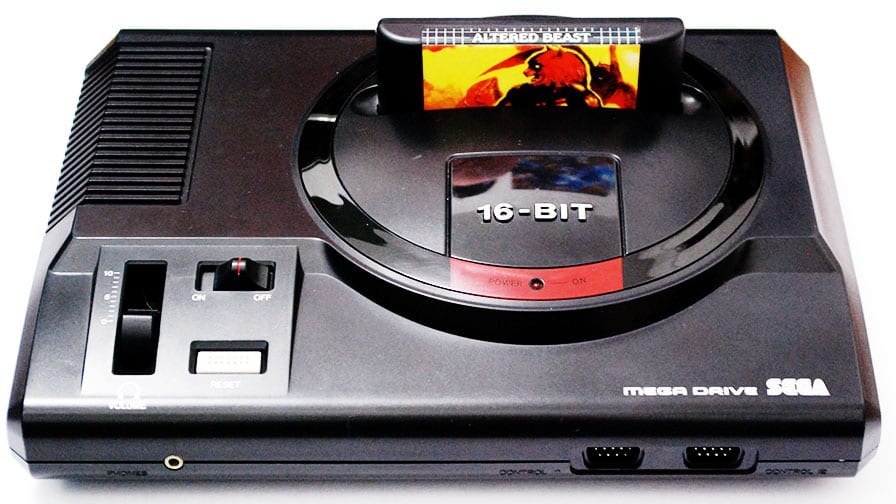

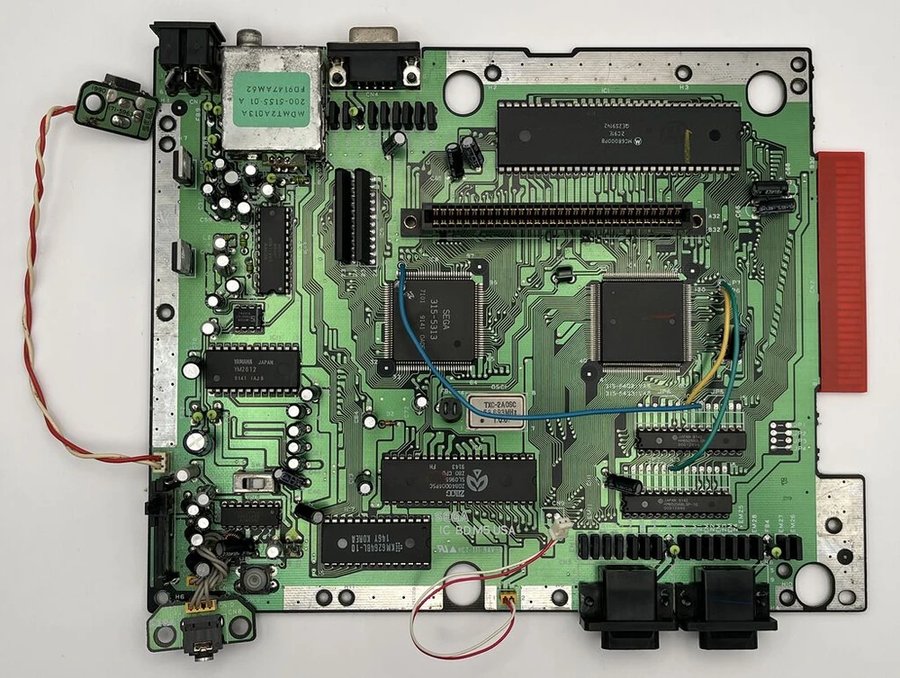

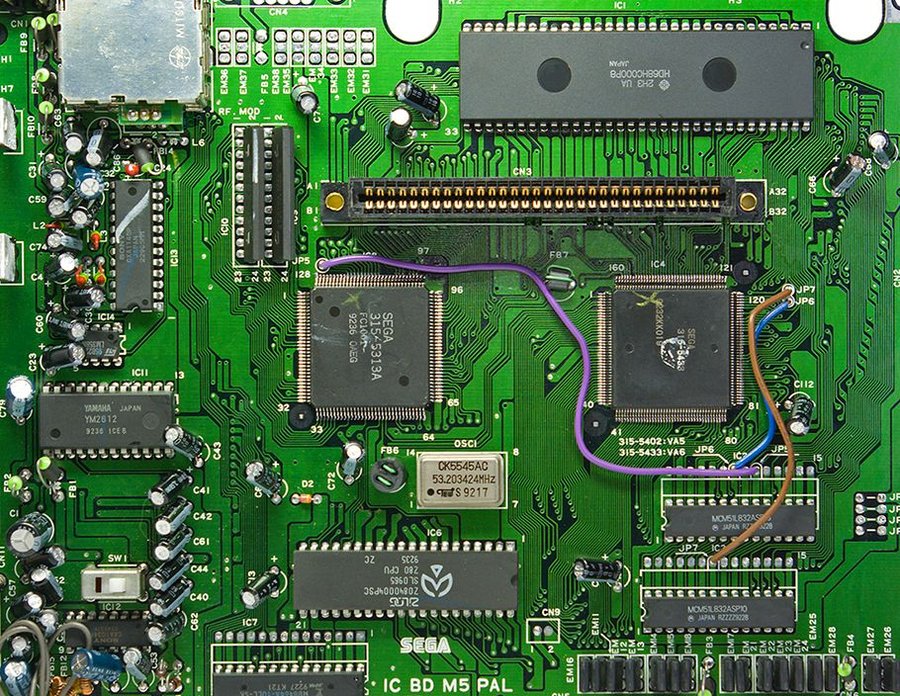

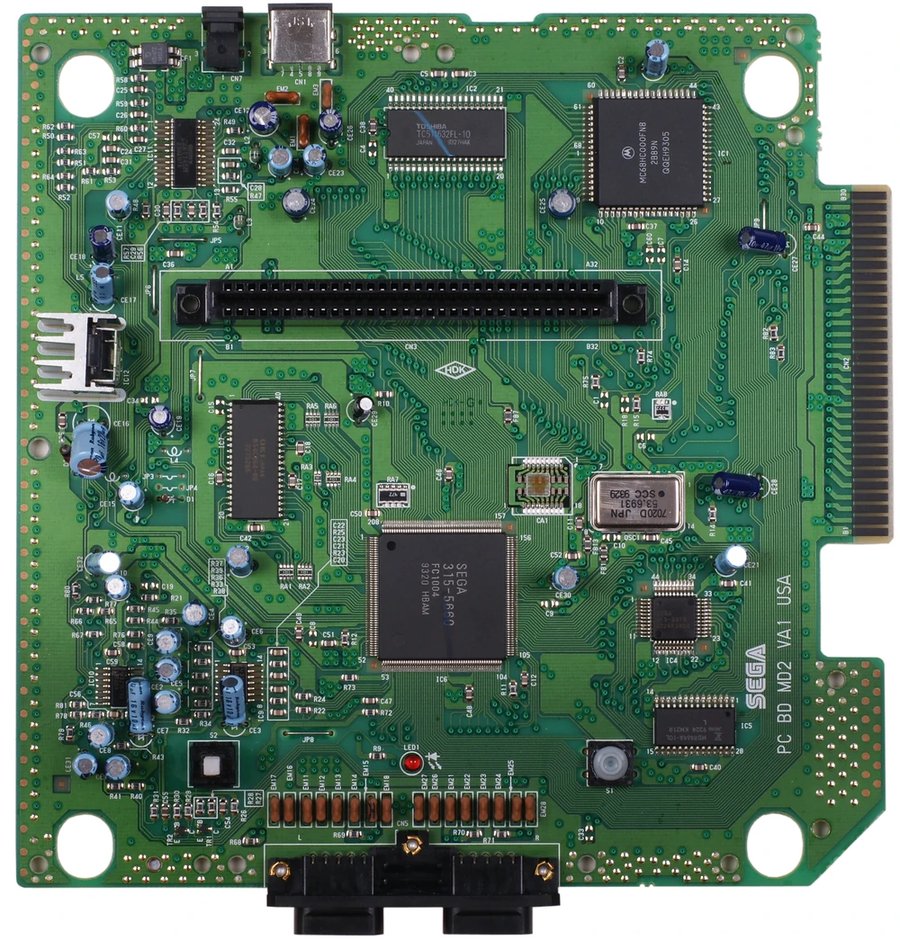

A arquitetura descrita acima não ficou parada no tempo. Ao longo da vida comercial do console, a SEGA revisou a placa dezenas de vezes — trocando chips, simplificando circuitos e adaptando o projeto a diferentes fábricas e mercados (EUA, Europa, Ásia, Brasil) — e isso vale até para o gabinete: o Mega Drive japonês, o europeu, o brasileiro (fabricado pela TecToy) e o Genesis americano têm diferenças visíveis no painel frontal. As fotos abaixo mostram um pouco dessa evolução: das placas robustas do Model 1 (M5) — algumas já modificadas por preservacionistas para reparo ou conversão de região — até as versões enxutas do Model 2 (MD2), com suas variações regionais e revisões de VA1 a VA1.8.

Fotos: comunidade Retro Consoles Wiki (Fandom), usadas sob licença CC BY-SA. A catalogação exata de cada revisão segue a wiki de origem, que reúne um acervo ainda mais completo de placas e variações.

O Legado Técnico: Por que o Mega Drive Envelheceu Tão Bem

Mesmo décadas depois, a arquitetura do Mega Drive continua admirada por:

• sua clareza

• sua eficiência

• sua previsibilidade

• sua capacidade de extrair muito com pouco

É um sistema que recompensa programadores habilidosos e permite otimizações profundas. Por isso, até hoje surgem jogos homebrew que exploram o hardware de maneiras que a SEGA jamais imaginou.

O Mega Drive não foi apenas um console. Foi uma declaração de engenharia.
